音圈绕线设备该怎么选？

音圈绕线机是用于精密线圈绕制的专用设备，尤其在扬声器、电机、传感器等领域应用广泛。其核心特点是高精度、高效率和高稳定性。以下是其特点及选型要点：

一、音圈绕线机的主要特点

高精度控制

采用伺服电机或步进电机驱动，配合高分辨率编码器，确保绕线匝数、排线间距的精度（误差通常±0.01mm）。

张力控制系统可调节（如磁粉制动器或电子张力器），避免断线或松线。

多功能性

支持多种绕线模式（如平绕、叠绕、飞叉绕线等），适应不同音圈结构（圆形、椭圆形、矩形等）。

可兼容不同线径（0.02mm~1.0mm）和材料（铜线、铝线、漆包线等）。

自动化程度高

自动上下料、剪线、焊锡等功能（高端机型），减少人工干预。

配备视觉检测系统或激光测距，实时监控绕线质量。

人机交互友好

触摸屏界面，支持参数预设（匝数、线径、速度等），可存储多组配方。

部分机型支持PLC或PC编程，适应小批量定制化生产。

稳定性与耐用性

关键部件（主轴、导轨等）采用高刚性材料，长期运行不易磨损。

具备故障自检功能（如断线报警、过载保护）。

二、如何选择合适的音圈绕线机

明确工艺需求

线圈类型：确定音圈形状（如圆形、方形）、尺寸（内径、外径、高度）及绕线层数。

线材参数：线径范围、材质（如耐高温漆包线）及张力要求。

产能要求：单日产量（如每小时500~2000个）决定设备速度需求。

核心功能匹配

精度等级：高精度应用（如微型扬声器）需选择分辨率≤0.005mm的设备。

自动化需求：大批量生产选全自动机型（带机械手上下料），小批量选半自动。

特殊工艺：如需预焊端子、多层绝缘处理，需定制功能模块。

闭环排绕：运动控制器配合专用闭环智能微调密绕控制技术，专利闭环排绕传感器采用数字技术采样，抗干扰能力强，控制精准，排线效果更优。

关键部件考察

驱动系统：伺服电机优于步进电机（更精准、响应快）。

排线机构：滚珠丝杠+直线导轨的组合稳定性更高。

张力控制：闭环张力控制，不断线，稼动率高，阻抗值稳定，可靠性高；整列绕线，降低材料费且支持快速调整，降低维护费用；

扩展性与兼容性

预留接口支持后续升级（如加装CCD检测或MES系统对接）。

夹具可快速更换，适应多品种生产。

供应商评估

优先选择行业经验丰富的厂商（如纵横技术）。

要求提供样机试绕，验证实际效果（匝数一致性、良品率）。

售后支持（技术培训、备件供应周期）。

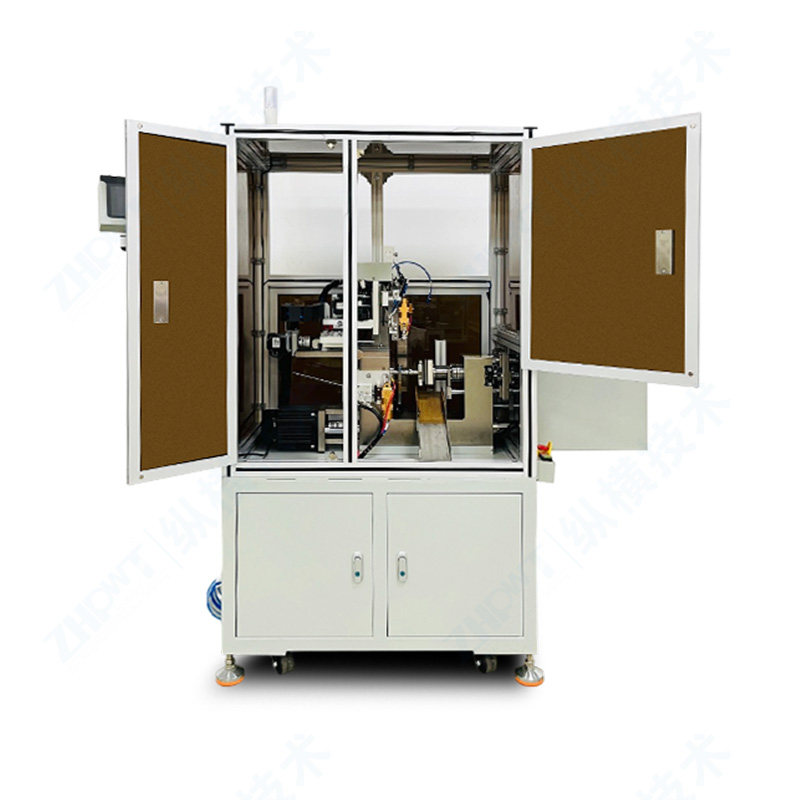

纵横技术-全自动空心线圈绕线机

选型时需平衡精度、效率、成本三要素，建议优先与供应商沟通实际样品需求，通过试机验证设备性能。对于复杂音圈（如汽车扬声器），可考虑定制化解决方案。广东纵横技术有限公司15年专注于空心线圈绕线机、阿尔法线圈、音圈线圈等成型绕线机研发与智造，设备广泛应用于智能手机、3C电子、新能源汽车、家用电器、军工航天、核电船舶等领域，联系电话：139-2581-0131(冯先生)。
