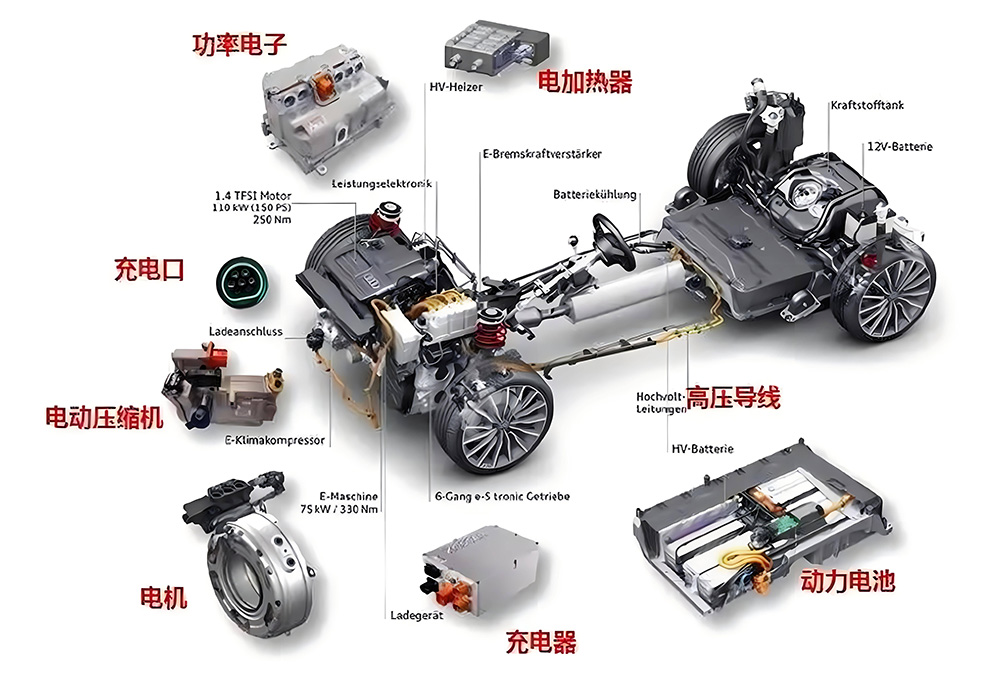

新能源汽车崛起部件哪些用到了线圈？

新能源汽车的快速发展推动了空心线圈在多个关键部件中的应用，主要利用其无磁芯损耗、高频特性好、轻量化等优势。以下是新能源汽车中典型用到空心线圈的部件及其作用：

1. 电机驱动系统

应用场景：

高频电感器：用于电机驱动器的DC-AC逆变器中，作为滤波电感或谐振电感，抑制高频开关噪声（如SiC/GaN器件开关频率达100kHz以上）。

电流传感器：空心线圈（罗氏线圈）用于非接触式电流检测，测量电机相电流，精度高且无磁饱和问题。

要求：耐高温（>150℃）、低寄生电容（减少高频损耗）。

2. 车载充电机（OBC） & DC-DC转换器应用场景：

LLC谐振电感：空心线圈用于高频谐振电路（工作频率50kHz-1MHz），提升充电效率。

EMI滤波电感：滤除充电过程中的电磁干扰，需宽频带特性（如100kHz-30MHz）。

要求：高Q值（>100）、耐高压（>600V）。

3. 无线充电系统（WPT）

应用场景：发射端/接收端线圈：空心平面线圈（通常为螺旋形或DD形）用于磁场耦合，传输电能（频率85kHz-150kHz）。

要求：低交流电阻（Litz线结构减少趋肤效应）、高机械强度（防震动变形）。

4. 电池管理系统（BMS）

应用场景：电流监测：空心线圈（如Rogowski线圈）用于电池包总电流检测，避免传统CT的磁滞误差。

要求：线性度误差<1%、温度稳定性（-40℃~125℃）。

5. 高压配电系统（PDU）

应用场景：快充继电器保护：空心线圈用于检测瞬间大电流（如短路电流），触发保护电路。

要求：快速响应（μs级）、耐冲击电流（>10kA）。

6. 车载电子（娱乐/ADAS）

应用场景：射频天线：空心线圈用于GPS、5G天线（频率1GHz以上），利用其低介电损耗特性。

雷达传感器：毫米波雷达（77GHz）中的匹配电感需空心结构以减少磁芯高频损耗。

7. 其他辅助系统

应用示例：

电磁悬架：空心线圈作为电磁阀驱动元件，响应速度快（ms级）。

热管理阀控：比例电磁阀中的空心线圈控制冷媒流量。

技术趋势与挑战

高频化：SiC/GaN器件普及推动空心线圈向MHz级设计发展。

集成化：平面空心线圈与PCB集成（如嵌入式螺旋电感）。

轻量化：铝线替代铜线（需解决焊接和氧化问题）。

空心线圈在新能源汽车中的渗透率将持续提升，尤其在高功率密度、高频场景中替代传统磁芯电感。量产时需重点关注高频参数一致性和自动化绕线工艺。
