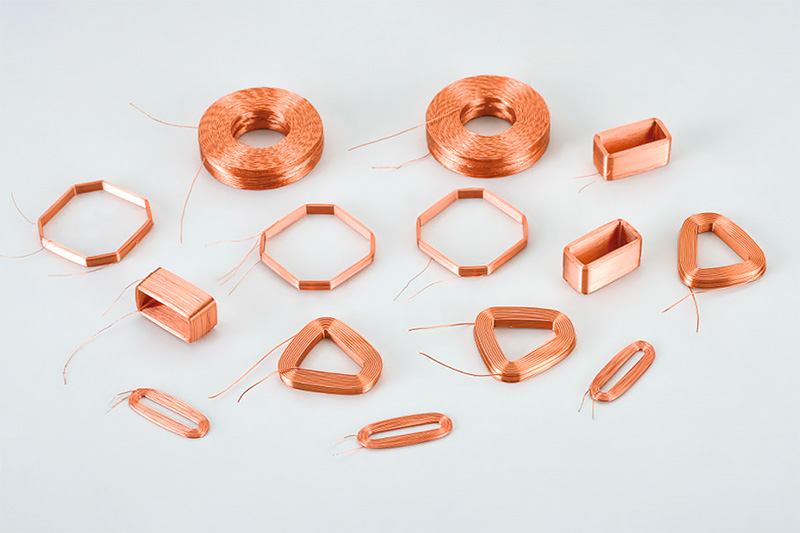

空心线圈量产需要注意什么？

空心线圈的量产涉及多个关键环节，需特别注意以下要点以确保质量、效率和成本控制：

1. 材料选择与验证

导线材料：根据应用场景（如高频、大电流）选择铜（高频低阻）、铝（轻量化）或镀层线材（抗氧化）。需验证线径公差、绝缘层耐温等级（如聚氨酯、聚酯亚胺）及柔韧性。

骨架/模具材料：若需临时支撑，选用耐高温且易剥离的材料（如特氟龙），避免残留。

2. 绕制工艺控制

张力控制：采用伺服电机+张力传感器，确保绕线均匀（如±5%张力波动）。过紧会导致绝缘破损，过松则线圈松散。

排线精度：多轴自动绕线机需编程优化路径，避免层间交叉或间隙（如密绕/间绕误差≤0.1mm）。

匝数一致性：通过光电计数器或闭环反馈系统，确保匝数误差≤0.5%。

3. 设备选型与自动化

绕线机类型：针对不同形状（圆形、扁平）选择飞叉式或环形绕线机，高速量产时需配备自动上下料机构。

视觉检测：集成CCD摄像头实时检测匝间短路、漆包线划伤等缺陷（如分辨率≥10μm）。

数据追溯：MES系统记录每批次参数（绕速、张力、温度），便于问题回溯。

4. 焊接与端子处理

脱漆工艺：激光或化学脱漆（如氢氟酸浸泡）需精确控制，避免导体损伤。高频线圈建议激光去漆（能量密度50-100W/cm²）。

焊接可靠性：高频应用优先选用超声波焊接（振幅20-40μm），确保接触电阻<1mΩ。

5. 测试与质量控制

电气测试：

电感值：LCR表测试（频率匹配工作条件，如1kHz/100kHz），允差±5%。

Q值：高频线圈Q值需>50（测试频率需明确）。

耐压测试：500V DC下绝缘电阻>100MΩ（根据绝缘等级调整）。

机械测试：振动试验（如5-500Hz扫频）后电感变化率<2%。

6. 环境与操作规范

洁净度：防尘车间（ISO 8级）防止异物附着，尤其是高频线圈。

湿度控制：保持30-60%RH，避免绝缘材料吸潮。

ESD防护：敏感应用（如射频线圈）需配备防静电工作台（表面电阻10⁶-10⁹Ω）。

7. 成本优化

线材利用率：通过嵌套排样软件减少废料（如利用率提升至90%以上）。

模具复用：设计模块化绕制工装，快速切换产品型号（换型时间<15分钟）。

8. 典型失效模式与对策

匝间短路：加强漆包线入厂检验（针孔测试电压≥200V）。

端子断裂：优化焊接参数（如超声波焊接压力0.2-0.5MPa）。

尺寸超差：定期校准绕线机主轴同心度（≤0.01mm）。

通过严格管控上述环节，可确保空心线圈量产的性能一致性（如CPK≥1.33）和良率（目标>98%）。建议首件做全参数验证，批量中每2小时抽检关键指标。
