阿尔法线圈设备就选纵横技术

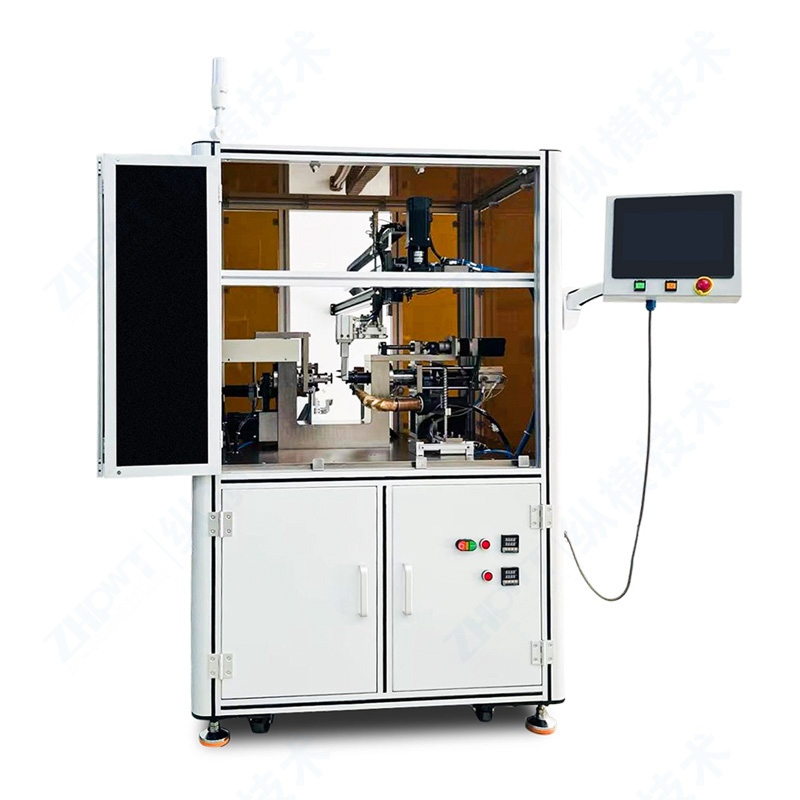

纵横阿尔法线圈绕线机

核心优势：

❖ 运动控制器配合专用闭环智能微调密绕控制技术，专利闭环排绕传感器采用数字技术采样，抗干扰能力强，控制精准，排线效果更优。

❖ 闭环张力控制：控制器能对系统上每一个双电机主动感应伺服张力器进行编程和监控，并以数据的形式监控上传整个生产过程的张力状态。

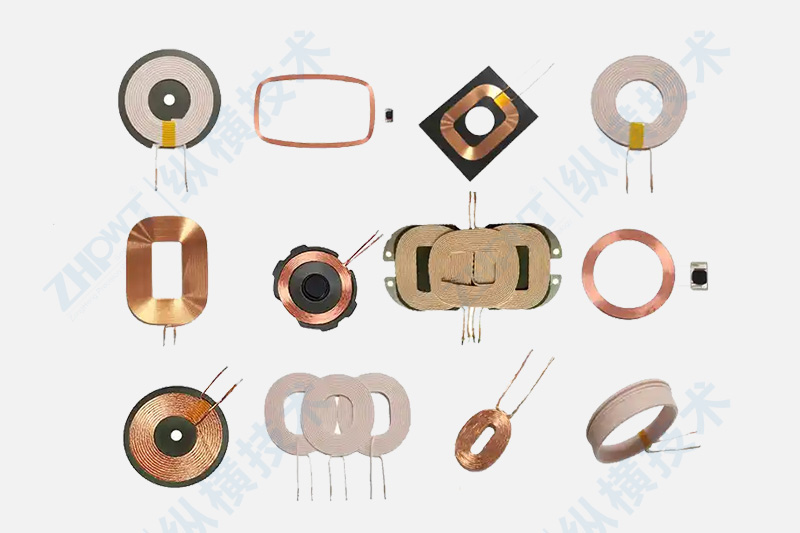

阿尔法线圈（Alpha Coil）通常指用于电磁设备（如电机、变压器、电感器等）中的一种特殊绕组结构，其设计旨在优化电磁性能或满足特定应用需求。以下是其特点及生产注意事项的详细说明：

一、阿尔法线圈的特点

低电磁干扰（EMI）：采用对称或分层绕制方式，减少漏磁和高频噪声，适用于对EMI敏感的精密设备（如医疗仪器、通信设备）。

高效率与低损耗：通过优化导线排列（如利兹线、多层绝缘），降低趋肤效应和邻近效应，减少铜损和热损耗。

紧凑结构：高空间利用率，适合小型化设备（如无人机电机、便携式电子产品）。

温度稳定性：可能使用耐高温材料（如聚酰亚胺绝缘层、陶瓷涂层），适应高温环境（如电动汽车驱动系统）。

定制化设计：根据应用需求调整参数（如匝数、线径、绕制角度），例如高频变压器中的阿尔法线圈可能采用分段绕制以降低寄生电容。

二、生产注意事项

材料选择

导线：高频应用优先选用利兹线或多股绞合线以减少集肤效应；高温环境需用镀银铜线或合金线。

绝缘材料：根据温度等级选择漆包线涂层（如Class H耐180℃以上）、层间绝缘纸或薄膜。

磁芯：若涉及磁芯（如电感线圈），需匹配磁导率和饱和特性（如铁氧体、纳米晶）。

绕制工艺控制

张力控制：过紧会导致绝缘层破损，过松则影响一致性，需使用伺服控制的绕线机。

层间对齐：错层可能导致局部电场集中，引发击穿风险，需借助自动化视觉检测。

寄生参数管理：高频线圈需减少匝间电容，可采用疏绕或分段绕法。

焊接与端接

避免高温焊接损伤绝缘层，推荐低温焊锡或激光焊接；多股线需彻底绞合以防虚焊。

绝缘与封装

浸渍处理：真空浸漆（如环氧树脂）以填充气隙，增强机械强度和散热。

灌封材料：高导热硅胶适用于大功率线圈，但需注意固化收缩应力。

测试与质检

电气测试：直流电阻（DCR）、电感量（L）、耐压（HIPOT）、Q值（品质因数）。

环境试验：温度循环（-40℃~125℃）、振动测试（针对汽车或航天应用）。

微观检测：X-ray或显微镜检查内部缺陷（如气泡、裂纹）。

生产环境

防尘防湿（尤其高频线圈），车间温湿度控制（如25±3℃，湿度<60%）。

广东纵横技术有限公司15年专注于空心线圈、阿尔法线圈绕线机、音圈线圈等成型绕线设备研发与智造，设备广泛应用于智能手机、3C电子、新能源汽车、家用电器、军工航天、核电船舶等领域，联系电话：139-2581-0131(冯先生)。
