随着精密制造和电子技术的发展，电机行业正在经历一场技术革新。PCB电机（Printed Circuit Board Motor，即印刷电路板电机）以其紧凑、高效、轻量化的特点，正在成为机器人、自动化设备、电动汽车等领域的重要动力方案。本文将深入解析PCB电机的工作原理、优势及其核心部件——楔形磁铁的作用，并探讨其在未来应用中的潜力。

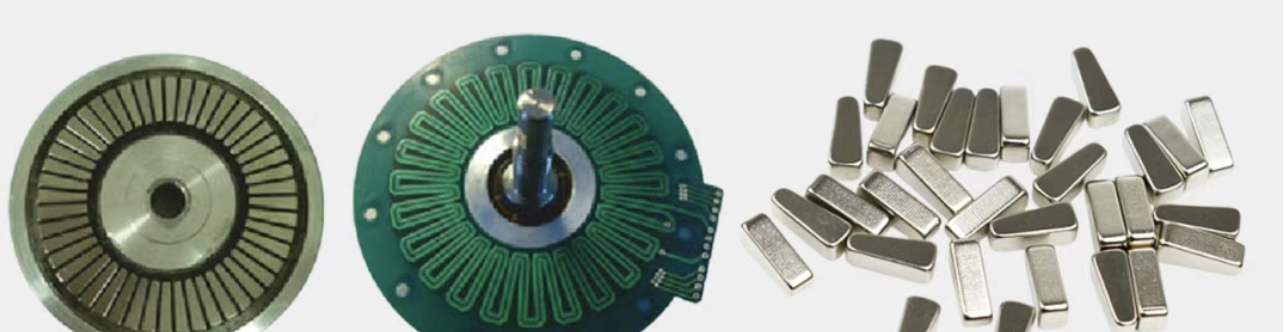

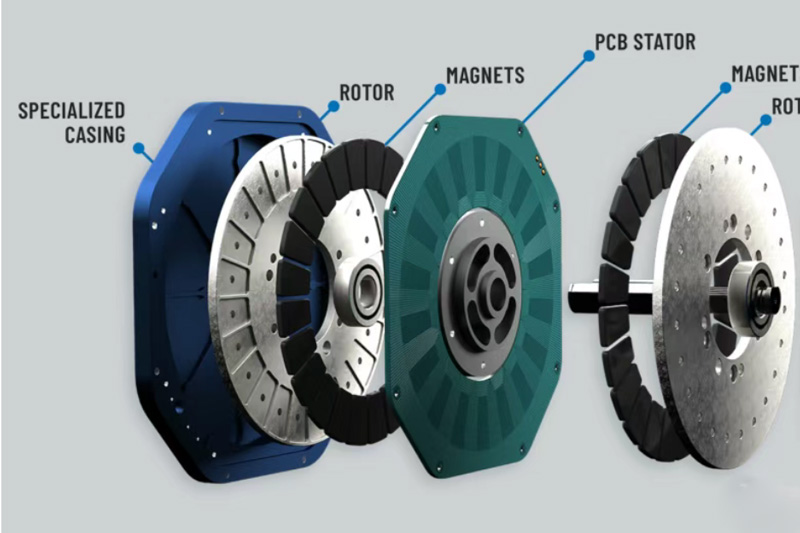

PCB电机是一种基于轴向磁通设计的无刷电机，其核心特点是采用印刷电路板（PCB）作为定子，而非传统的铁芯绕组。PCB定子上的铜箔线圈通过蚀刻工艺制造，使电机体积更小、质量更轻，同时提升了生产一致性和控制精度。PCB电机定子的用铜量比传统绕线定子少66%，由多个印刷电路板层叠组成，取代传统的铜线绕组，实现电流路径优化。通常搭配霍尔传感器或无传感FOC（磁场定向控制）算法，实现高精度动态控制。当电流流经PCB定子上的铜箔线圈时，会在电机内部形成旋转磁场。磁场作用在楔形磁铁转子上，使其沿着设定方向旋转。相较于传统电机，PCB电机利用轴向磁通结构，减少了磁通路径中的损耗，从而提升电机效率。PCB电机因无铁芯结构而减少磁滞和涡流损耗，提升效率，并降低运行噪音。同时，去除了传统电机绕组的绝缘损坏风险，提高了系统稳定性。由于不采用传统铜线绕组，PCB电机的定子厚度和质量都大幅下降，能有效减少设备整体重量。例如，PCB电机的铜用量比传统电机减少约66%，特别适用于轻量化应用，如无人机、可穿戴设备和机器人关节。传统电机中的铜绕组、铁芯和绝缘材料的热膨胀系数不同，在温度变化时容易产生热应力，导致绝缘层开裂。而PCB电机的定子结构材料一致，其热膨胀系数接近，从而避免了热应力问题，提高了长期可靠性。传统电机绕组的生产过程中，铜线绕制的密度和绝缘质量难以做到完全一致。而PCB电机采用标准化的PCB制造工艺，可通过自动化生产确保线圈路径的一致性，降低生产误差，提高产品一致性。PCB电机的无铁芯设计使其无齿槽效应，从而减少了机械摩擦，提高了系统寿命。一般而言，PCB电机定子的寿命是传统定子的10倍，特别适合高可靠性场景，如精密医疗设备和工业自动化。磁铁是PCB电机的关键组成部分，决定了电机的输出扭矩、功率和效率。楔形磁铁相比于传统矩形磁铁，优化了磁场分布，提高了电机的电磁转换效率。
PCB电机常用的磁铁材料为钕铁硼（NdFeB），具有高磁能积和优良的温度稳定性。客户可根据应用需求定制磁铁的形状和规格，比如采用分段粘结磁体，以减少涡流损耗。

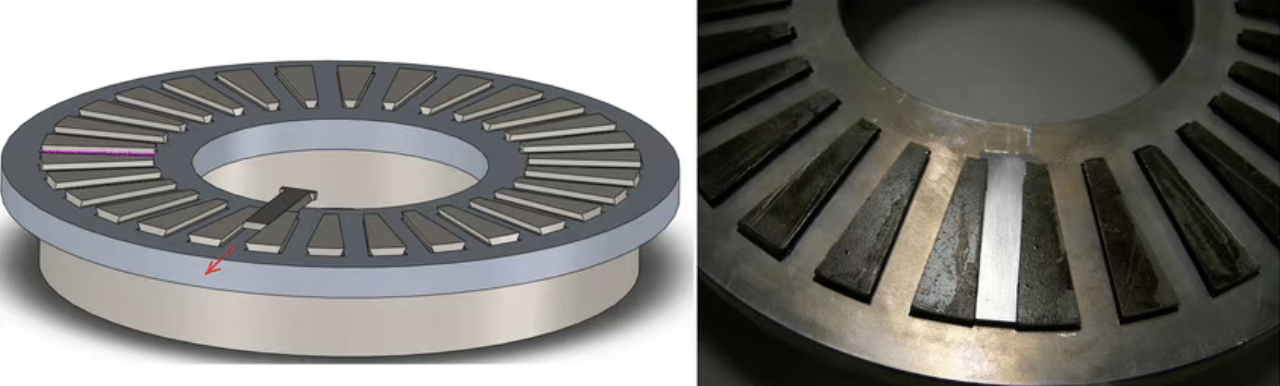

楔形磁铁主要用于 PCB 电机。由于紧密排列的磁铁需要控制累积间隙和磁铁的配合紧密度，因此适应性是需要考虑的重要因素。
PCB电机的
应用领域
如手术机器人、电动假肢，高精度、低噪音特性尤为重要。智能摄像机、VR/AR设备等，PCB电机可用于触觉反馈系统。PCB电机以轻量化、高效、集成化的优势，正在成为机器人、自动化、无人机、医疗设备等行业的新兴动力方案。结合楔形磁铁的优化设计，PCB电机不仅提升了电机性能，还降低了能耗和维护成本。随着制造工艺的进步和AI控制算法的发展，PCB电机有望在更多高端应用中发挥核心作用。广东纵横技术有限公司15年专注于空心线圈、阿尔法线圈、音圈线圈等成型绕线设备研发与智造，设备广泛应用于智能手机、3C电子、新能源汽车、家用电器、军工航天、核电船舶等领域，联系电话：139-2581-0131(冯先生)。
