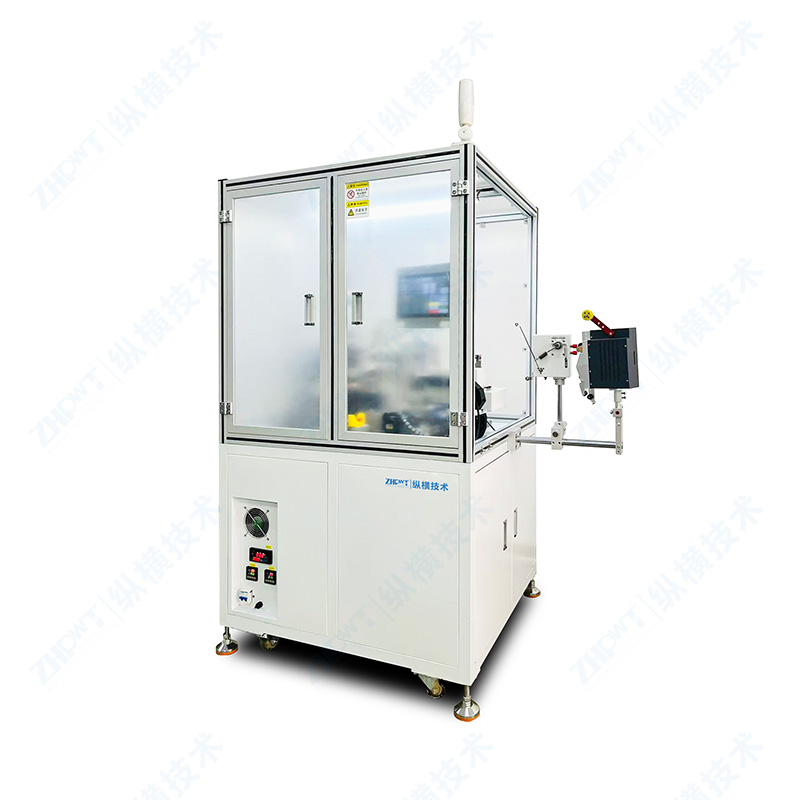

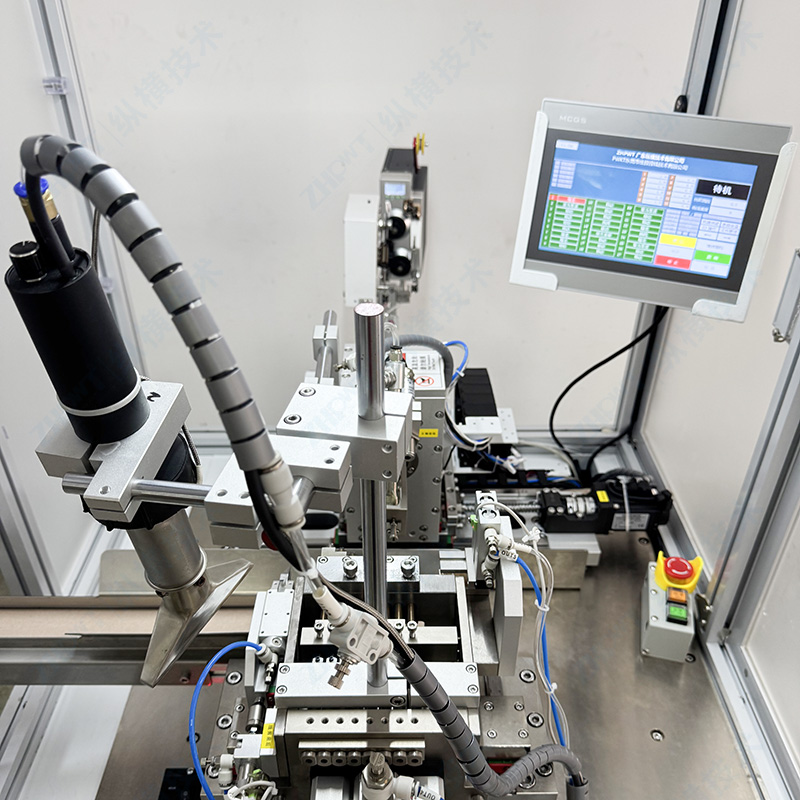

多联空心线圈绕线机

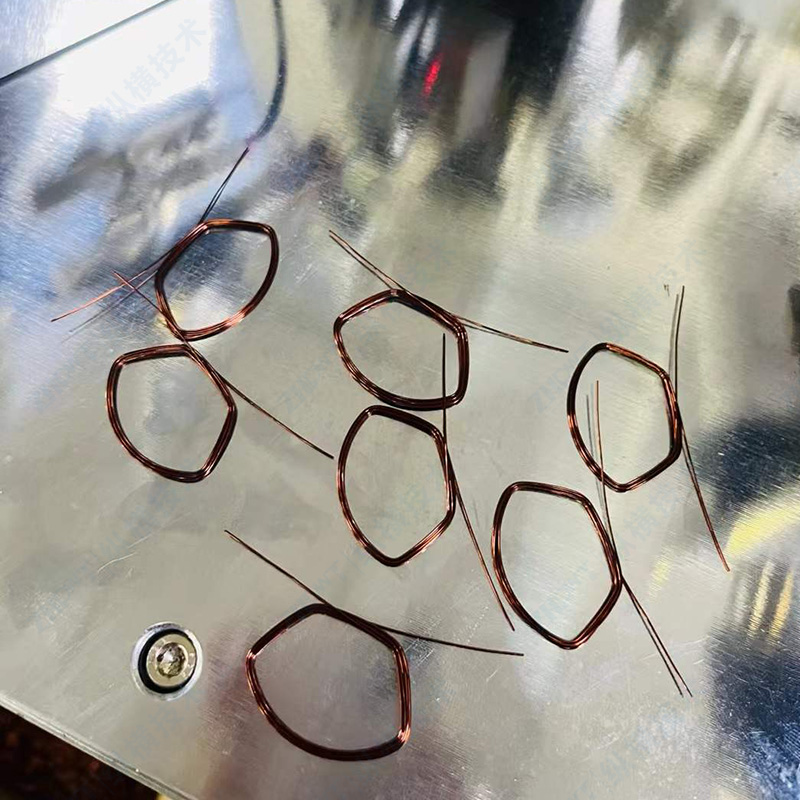

适用直线电机、无骨架音圈、自粘线圈、空芯线圈、手机喇叭线圈、高级扬声器线圈， 激光头 、线圈、SMD 线圈，IC 卡线圈,电脑硬盘线圈，玩具线圈，摄像头线圈，商场标签线圈，感应卡线圈， 报警器线圈，振动马达线圈，读写卡线圈，传感器线圈，二连线圈，四连线圈，各种空芯异形线圈，微电机线圈等;
- 线径范围(mm)0.01~0.12
- 绕线精度(mm)±0.003
- 主轴转速(rpm)800~3000
- 多轴联动单轴
- 张力控制(±0.1g)恒张力集控联动
- 编程与兼容编程与更换模具
产品概述
❖ 该机采用数控自动碰端面取值设计技术及自行研制的免调整式整体机械结构;
❖ 采用进口伺服马达及高精度滚珠丝杆和轴承，绕线精度高，引出线位置可精确到任意设定角度;

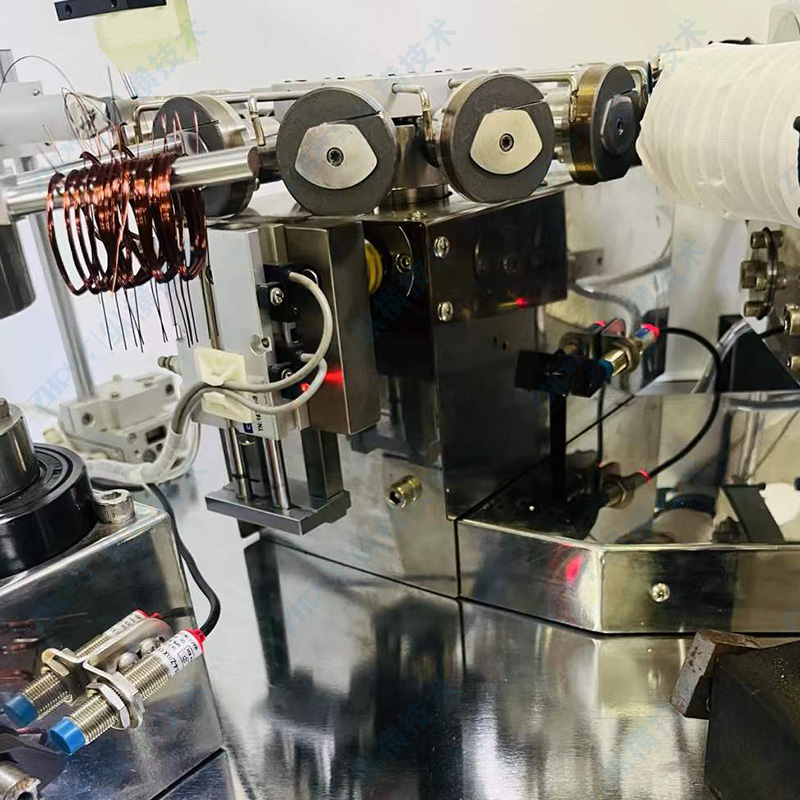

❖ 自动脱模自粘线空心线圈绕线机，具有自动脱模功能，适用于多种空心线圈绕制，尤其是自粘线的绕制加工;
❖ 可同数绕线、异数绕线两种设定，从而更精确的整列绕线;
❖ 用于电机线圈、马达线圈等多种空心线圈的绕制，在电机制造行业应用广泛，性能稳定，生产效率较高;
❖ 此机器可全自动作业，可手动作业。
产品优势
❖ 运动控制器配合专用闭环智能微调密绕控制技术，专利闭环排绕传感器采用数字技术采样，抗干扰能力强，控制精准，排线效果更优。

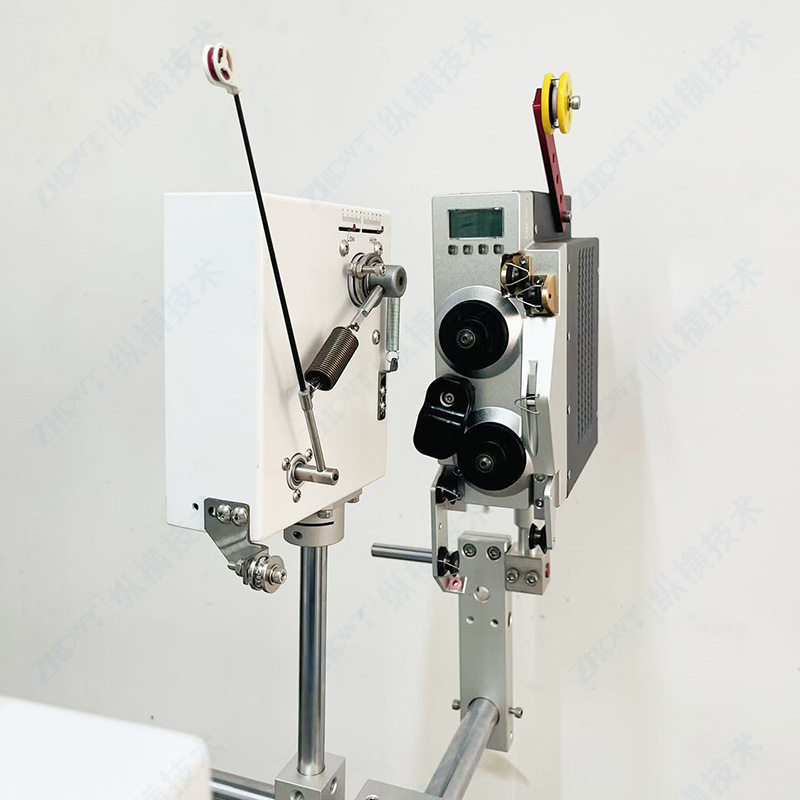

❖ 闭环张力控制：控制器能对系统上每一个双电机主动感应伺服张力器进行编程和监控，并以数据的形式监控上传整个生产过程的张力状态。
技术参数
项目 参数 主轴数 单轴 粘接方式 热风 适用线径范围 0.5mm以下(单股) 驱动方式 伺服电机 最高转速 最高3000r/min 停止精度 0.1Ts 绕线最大外径 35mm 绕线最小内径 1mm 绕线幅宽 15mm 出线角度 可调 主轴马达 200W伺服 排线马达 100W伺服 电源电压 220V 50HZ 压缩空气压力 0.5pa以上 外形尺寸 1000*760*1500mm 机台重量 300KG 常见问答
- 你们是源头厂家还是贸易公司？
我们是源头厂家，拥有15年空心线圈绕线经验。公司在东莞寮步，欢迎您随时来参观指导！
- 空心线圈是非标的，你们支持定制吗？
支持定制，请提供您的需求或图纸。
- 定制一台空心线圈绕线机需要多长时间？
定制的设备取决于您对空心线圈的工艺，一般2个礼拜左右，特殊定制时间可能延长。
- 你们如何进行设备质量管控？
公司有严格的设备生产流程，工程师都是15年以上经验，出厂严格品质检测，我们通过多项专利认证。
- 定制绕线设备如何付款？
30%设备定金，发货确认70%。
- 如果设备出线了故障，我该怎么处理？
在一年保修期内，一些配件是免费的。如果您不知道如何维修，请拍照或录制视频并发送给我们，我们的工程师将指导您进行维修。如果仍然不能解决问题，我们可以派工程师到你们工厂。
