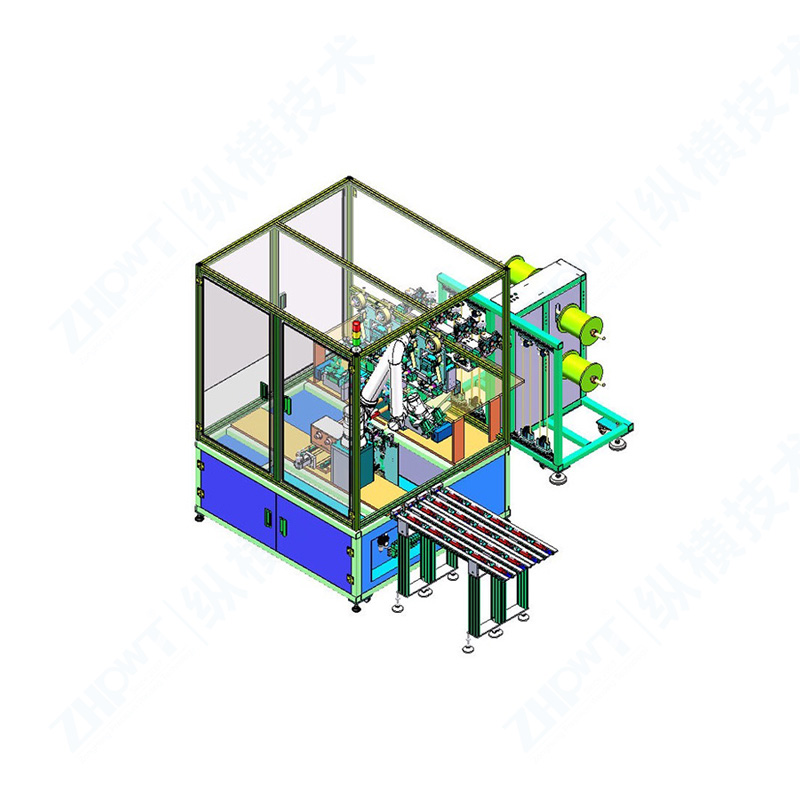

OBC线圈全自动协作绕线
- 线径范围(mm)0.01~0.12
- 绕线精度(mm)±0.003
- 主轴转速(rpm)800~4000
- 多轴联动多轴
- 张力控制(±0.1g)恒张力集控联动
- 编程与兼容编程与更换模具
产品概述
❖ 运动控制器配合专用闭环智能微调密绕控制技术，专利闭环排绕传感器采用数字技术采样，抗干扰能力强，控制精准，排线效果更优。
❖ 闭环张力控制：不断线，稼动率高，阻抗值稳定，可靠性高；整列绕线，降低材料费且支持快速调整，降低维护费用；
产品优势
❖ 运动控制器配合专用闭环智能微调密绕控制技术，专利闭环排绕传感器采用数字技术采样，抗干扰能力强，控制精准，排线效果更优。
❖ 闭环张力控制：控制器能对系统上每一个双电机主动感应伺服张力器进行编程和监控，并以数据的形式监控上传整个生产过程的张力状态。
技术参数
1
主轴间距
250mm
2
主轴数
2轴 2spindles
3
主轴方向
顺时针/逆时针 每圈 360°/turn
4
主轴转速
800rpm
5
三维行程
X：490 Y：730 Z：240
6
主轴伺服马达功率
1500W
7
适用线径
4.0以下膜包线
8
电源电压
AC 220V±10%
9
设备功率
10KW
10
最大骨架外径
150mm
11
快速夹具接口内径
25mm
12
导针杆移动伺服马达功率
1500（X） 750（Y） 750（Z）
13
导针杆移动速度
70mm／秒
14
压缩空气
0.4~0.6mpa
15
主机尺寸
1830mm*2100mm*1890mm
16
整机重量
700kg
17
机械臂功率
550W
18
机械臂最大运动范围
关节1.2.4.5.6：±360° 关节3：±165°
常见问答
- 你们是源头厂家还是贸易公司？
我们是源头厂家，拥有15年空心线圈绕线经验。公司在东莞寮步，欢迎您随时来参观指导！
- 空心线圈是非标的，你们支持定制吗？
支持定制，请提供您的需求或图纸。
- 定制一台空心线圈绕线机需要多长时间？
定制的设备取决于您对空心线圈的工艺，一般2个礼拜左右，特殊定制时间可能延长。
- 你们如何进行设备质量管控？
公司有严格的设备生产流程，工程师都是15年以上经验，出厂严格品质检测，我们通过多项专利认证。
- 定制绕线设备如何付款？
30%设备定金，发货确认70%。
- 如果设备出线了故障，我该怎么处理？
在一年保修期内，一些配件是免费的。如果您不知道如何维修，请拍照或录制视频并发送给我们，我们的工程师将指导您进行维修。如果仍然不能解决问题，我们可以派工程师到你们工厂。
