PCB绕组如何终结变压器的“补丁式进化”

当航空航天领域在1990年代首次采用蚀刻铜箔替代漆包线时，磁性元件三维布线时代的序幕便已悄然拉开。与传统绕线变压器相比，PCB绕组变压器的本质突破并非在于电磁原理革新，而是将手工缠绕的随机性转化为微米级可控的几何精度——线宽公差从±200μm压缩至±10μm。

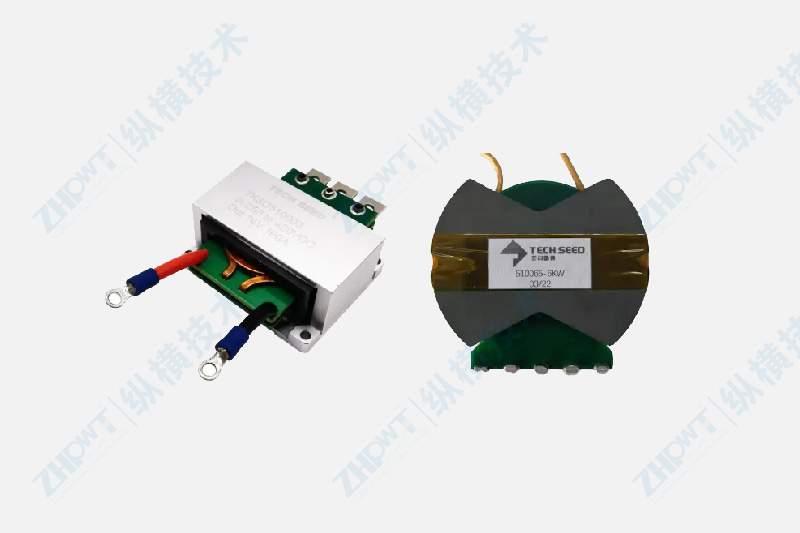

相比于传统变压器，PCB绕组变压器有着无可比拟的优势：

一是绕组排布灵活度高。以磁芯中柱绕制半匝副边为例，手工绕线无法实现＜1匝的精确缠绕，机器绕制难度也指数级增加。

但PCB绕组却可以轻而易举地实现任意角度走线，如45°/135°非正交设计、锐角/钝角、立体跳层等。

二是制程精细化。传统变压器制程一般是毫米级，PCB绕组变压器制程可达微米级。

三是参数控制精准。PCB绕组变压器参数可控（半匝电感量精度达±3%），并支持磁路重构，局部增强耦合（如半匝集中靠近气隙），以及热路重构（在发热区增厚铜箔）。

综合来看，匝数非整数、绕组空间曲率变化，PCB是唯一解；磁-热耦合精准调控，PCB绕组变压器也是最优解。但是这种划时代的产品结构，在当前市场上却鲜少见其身影。目前PCB绕组变压器在整个电源市场的占比预计仅为5%左右。“并没有特别明确的应用市场，目前相对明确的主要是通讯电源、手机充电器和模块电源（如1/4砖、1/8砖DC-DC模块电源）等对体积要求比较高场景。”

导致这一结果的原因，是多方面的：

一是成本枷锁。相比于传统变压器，PCB方案单价溢价高出35%左右，月产能＞10万只才能与传统变压器持平。

二是功率上限低。FR4和聚酰胺基材导热性差，绕组铜排热量难以导出，功率跃升成为PCB绕组变压器的瓶颈。从整个行业看，目前量产的PCB绕组变压器功率普遍小于500W，其适用范围窄。

三是寄生参数优化难度高。为了提升载流能力，PCB绕组变压器需采用多层叠加结构，但邻近效应会导致其涡流损耗显著增大，加上窗口面积小，分布电容比传统变压器更大，优化难度也更高。

其实早在新世纪伊始，华为、中兴等头部企业已开始尝试在服务器电源中采用PCB绕组变压器。但正是因为基材导热差、高散热成本以及多层叠构的寄生参数，最终导致PCB绕组变压器溢价难破，并未真正普及应用。随着AI算力需求的爆发，PCB绕组变压器得天独厚的优势正一步步展现，尤其是精度优势正重塑产业版图，一场静默的技术替代浪潮正在酝酿。

未来算力密度提升导致耗电量激增，服务器电源的功率密度持续攀升是必然趋势。随着功率密度的提升，PCB绕组变压器将成为服务器电源的更优选择。当参数容差从“厘米级”进入“微米级”，经验主义让位于模型驱动，工程师的核心能力从“公式套用”转向“跨物理场耦合解耦”，这将大大压缩通过试错方式找到设计最优区间的可能性。

传统变压器设计更多基于经验主义的试错，大部分设计是通过经验公式（如Steinmetz Equation）完成的，其宽泛误差范围较大。在过去设计裕量充足时尚可满足需求；但面对AI服务器高频化、小型化趋势下的严苛参数容差，此类公式以及“补丁式进化”已触及设计极限，无法支撑精准设计。PCB绕组变压器凭借结构自由度与制程精度，正从“可选项”变为大功率电源的“生存必需项”。PCB绕组特有的设计灵活性，使其能够在研发前端即系统性化解多类技术难点。这不仅大幅简化了生产环节的工艺复杂度，更在终端应用中实现了显著提升的一致性与可靠性。

未来真正推动PCB绕组变压器在国内普及的，就是基于绕组灵活排布磁集成方案或矩阵变压器结构。PCB绕组变压器将在未来3-5年内取代大功率场景中50%以上的传统变压器，尤其在AI服务器电源领域将实现近乎全面替代。从英伟达发布的数据中心800V电源架构中得到验证。广东纵横技术有限公司15年专注于空心线圈、阿尔法线圈、音圈线圈等成型绕线设备研发与智造，设备广泛应用于智能手机、3C电子、新能源汽车、家用电器、军工航天、核电船舶等领域，联系电话：139-2581-0131(冯先生)。

由于数据中心传统48V低压母线方案存在铜耗巨大、损耗高、发热严重等，2025年5月，英伟达正式宣布推出下一代800V高压直流（HVDC）数据中心电源架构设想，旨在解决AI数据中心高功率需求下的能效和基础设施瓶颈问题。从APEC2025（全球电力电子领域最具影响力的专业会议之一）对400/800V高压直流（HVDC）数据中心电源架构供电方案的解读分析可以看出，就磁性元件方案而言，都采用了PCB绕组变压器。
